Схема самогонного аппарата своими руками фото

24 января 2014

домашний сухопарник

Очистка самогона – извечная задача, стоящая перед ценителями домашнего спиртного. Большинство облагораживает готовый дистиллят, бросая марганцовку, активированный уголь и другие средства. Но можно поступить иначе – модернизировать самогонный аппарат, добавив один модуль – сухопарник. Мы рассмотрим, зачем и как использовать это устройство. Для сооружения простейшей конструкции нужна только обычная банка.

Сухопарник (дефлегматор или прикубник) – необязательная часть самогонного аппарата, подсоединённая трубками к перегонному кубу и змеевику. Представляет собой емкость, в которой пары сначала охлаждаются, а потом часть из них закипает заново и перемещается в змеевик. Во время дистилляции дефлегматор используется для физической очистки самогона от вредных примесей, тем самым улучшая качество и повышая крепость дистиллята на выходе.

Схема самогонного аппарата с руками сухопарником

Для чего нужен сухопарник

Принцип работы сухопарника основывается на том факте, что температура кипения большинства вредных примесей ниже, чем у этилового спирта. Попадая с сухопарник первыми, опасные вещества конденсируются, но больше не закипают, так как тепловая энергия в дефлегматоре затрачивается на испарение более легкой фракции – этилового спирта.

После перегонки в резервуаре сухопарника собирается светло-коричневая жидкость с резким неприятным запахом. Её количество зависит от используемого сырья и конструкции самогонного аппарата. При традиционной перегонке сахарной браги на 7 литров самогона (45 градусов) приходится 300-400 мл конденсата вредных примесей.

Жидкость в дефлегматоре

Преимущества сухопарника:

  • очищает самогон на физическом уровне, что эффективнее химических методов (марганцовка, сода, активированный уголь), но при желании оба метода можно совмещать;
  • служит барьером, защищающим самогон от попадания браги при слишком высокой температуре перегонки (брызгоунос);
  • делает самогон крепче;
  • позволяет ароматизировать напиток в процессе перегонки (достаточно положить в сухопарник апельсиновую цедру, дольки яблока и т.д.)
  • легко устанавливается, можно подсоединить к любому дистиллятору с перегонным кубом.

Самодельный сухопарник из банки

Конструкция дефлегматора проста, для сооружения понадобятся:

  • банка на 2-3 л с плотно закрывающейся металлической крышкой;
  • штуцеры с внешней резьбой – 2 штуки;
  • гайки – 2 штуки;
  • маркер;
  • термоустойчивый клей (холодная сварка);
  • шило.

Инструкция:

1. Очертить диаметр отверстий в местах предполагаемого соединения. Штуцера приложить к крышке банки и обвести маркером.

2. Проделать отверстия. Водить острым шилом по нарисованным линиям, пока металл крышки не протрется насквозь.

3. Установить штуцера, закрепив их гайками. Для полной герметизации перед сборкой конструкции отверстия с внешней и внутренней стороны обработать холодной сваркой или термоустойчивым клеем.

Крышка сухопарника изнутри Внешняя сторона крышки

4. Герметично соединить сухопарник с перегонным кубом и холодильником (змеевиком) самогонного аппарата.

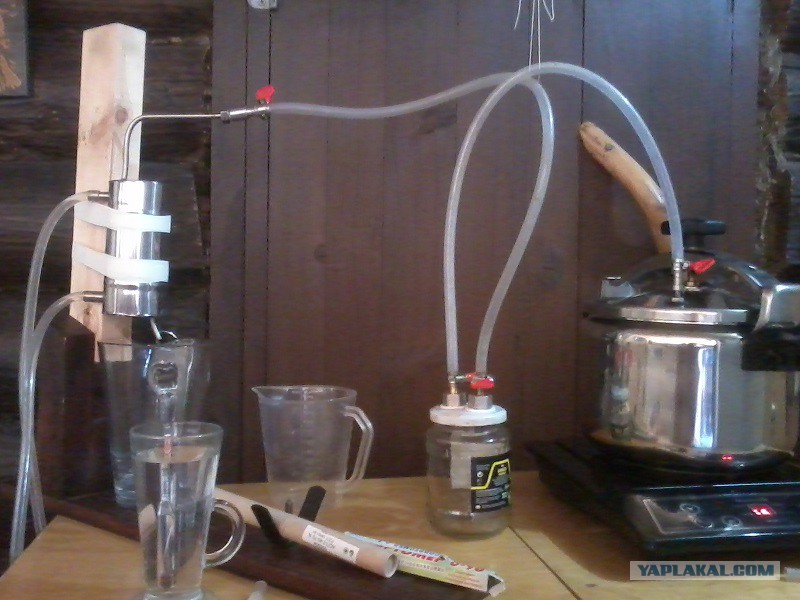

самодельный сухопарник из банкиСобранная конструкция

Чтобы избежать попадания браги в самогон, советую размещать вводную трубку на 10-15 мм ниже выводящей. Эта дополнительная мера предосторожности будет очень полезной для начинающих самогонщиков.

Подробная инструкция по изготовлению сухопарника показана на видео. Автор проделывает отверстия с помощью специально заточенного сверла, а на верхней поверхности крышки устанавливает две шайбы. Надежность этой конструкции не вызывает сомнений.

В заводских моделях самогонных аппаратов используется сухопарник из нержавеющей стали, но в домашних условиях сделать его непросто, к тому же у этого дефлегматора нет очевидных преимуществ перед «баночной» конструкцией.

Дефлегматор из нержавейки

Эффективность сухопарника во многом зависит от степени нагрева браги. Чем ниже температура, тем больше вредных веществ конденсируется на дне емкости. Также можно поэкспериментировать с объемом емкости дефлегматора и организацией внешнего охлаждения. Недостаток – этот прием уменьшает выход самогона.

Возникли трудности с приготовлением напитка? Перед тем как задать вопрос воспользуйтесь мастером устранения проблем, он помогает в 90% случаев.Пуск!


Источник: https://alcofan.com/samogonnyj-apparat-s-suxoparnikom-svoimi-rukami.html
